鹽霧試驗箱結構圖

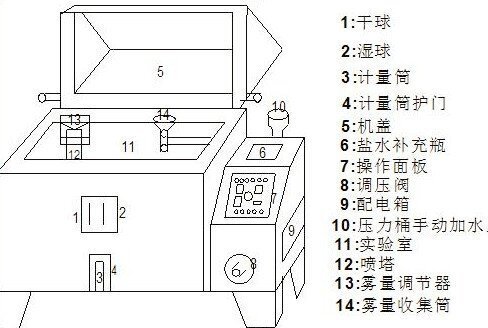

一、鹽霧試驗箱的內部結構圖：
1、噴霧裝置：塔式噴霧器，隱藏玻璃噴頭，通過塔管引導，通過錐體引導，均勻分散到整個試驗室內。
2、噴霧量大小調整：將噴塔上的分散器噴霧量增大，調低時噴霧量減?。?br/>3、鹽罐：位于鹽霧試驗箱箱體右側，加鹽時可將鹽罐拉出，鹽水液位透明可見。
收集器：由噴嘴噴出的細霧，以自由落體形式沉淀，內置一只或幾只表面積80cm2的漏斗收集鹽霧，凝結成水后經導管流經箱體外部的計量筒。
5、置物架：由塑鋼制成，單支承重量不超過2kg，如分散式放置可以承受10kg以內的重量，置物架兩旁有二排圓孔，放置置物棒以垂直面分15度，30度角用。
6、加熱水槽：試驗室底端固定一水槽，用來溫裝水，使試驗室內溫度穩定。

二、鹽霧試驗箱的外部結構圖：
1、計量筒：每一次測試收集霧化量，每一次檢測為zui高刻度。
2、隔離水槽：用水密封箱蓋，避免鹽霧外泄。
3、飽和空氣桶：由SUS#304不銹鋼制成，置于控制箱底，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后，由噴嘴噴出。
4、鹽霧試驗箱蓋：屋頂式110度斜角透視蓋，能清楚地看到室內試驗情況，美觀大方。
5、調壓閥：進口壓力、噴水壓力手動調節?？刂七M氣壓力為0.3mPa，噴射壓力為0.07-0.17毫帕。(以上壓力是出廠前調整過的，一般用戶不必重新調整)
6、壓力計：壓力表指針指示的壓力是飽和空氣桶向噴嘴噴射時的壓力。
7、排霧管：直徑為40的PVC硬塑料管，設備工作時噴出噴出所產生的壓力，而箱體內的多余水分也由此溢出。
8、進水口：補充飽和水桶。
